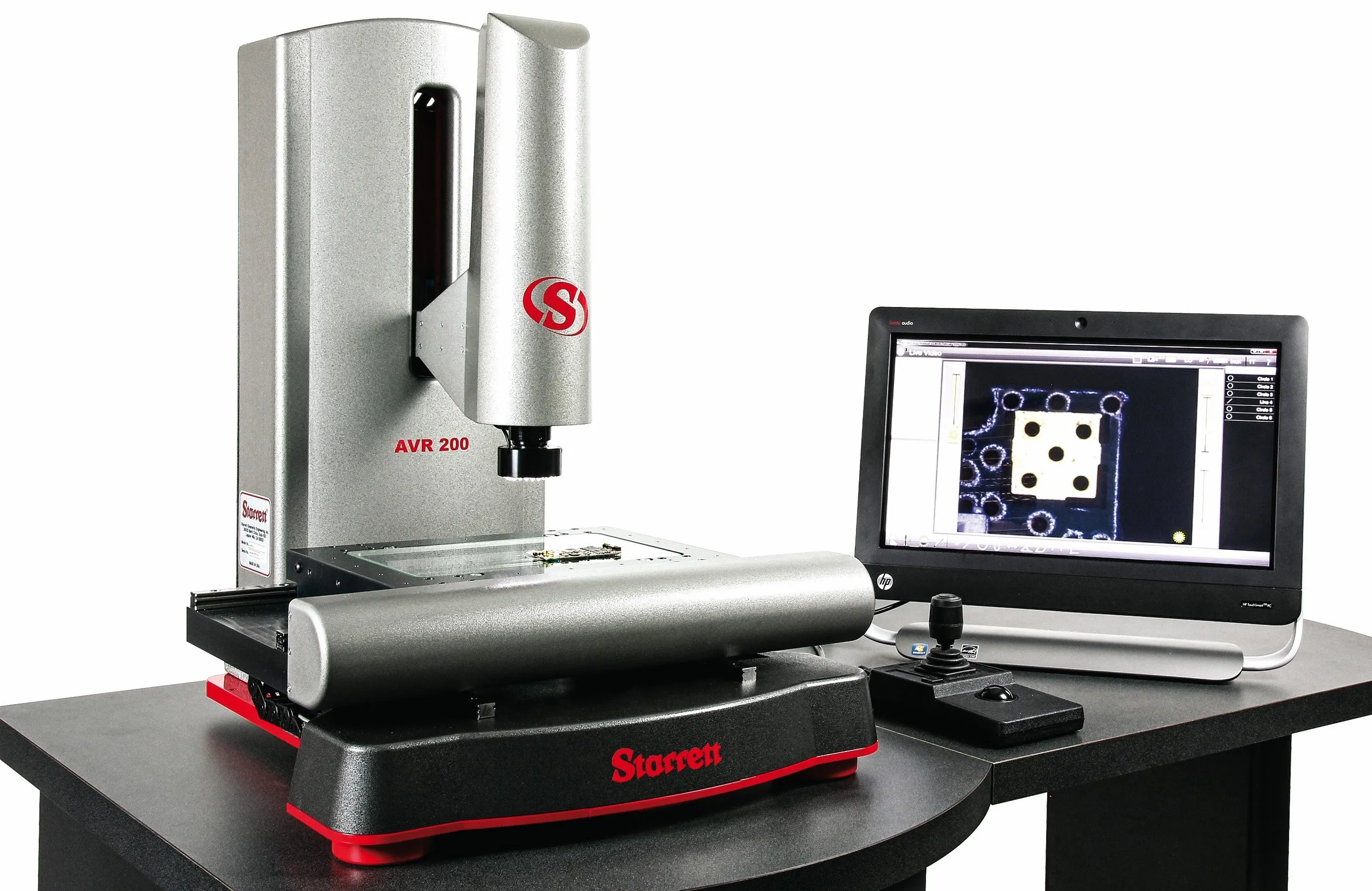

Máquina de Medição Óptica Automática Galileo Starrett - Ref. AVR200

Máquina de Medição Óptica Automática Galileo Starrett - Ref. AVR200

Ref: AVR200-Z-M3-3LED

Máquina de Medição Óptica Automática Galileo Starrett® - Ref. AVR200 Os sistemas ópticos Galileo da Starrett® Combinam imagens de alta resolução com software de ponta e uma plataforma de alta precisão mecânica com faixa de medição a partir de 200 x 100 x 200mm com excelente exatidão e uma ampla aplicação de medição.

Máquina de Medição Óptica Automática GALILEO Starrett - Série AVR200

A Máquina de Medição Óptica Automática Galileo Starrett - AVR200 é a Máquina ideal para medição de peças com detalhes ou dimensões reduzidas que não podem ser medidos facilmente por instrumentos de medição, como peças com volume micro usinadas, forjadas, fundidas ou injetadas, ou elementos que podem se deformar com o contato físico de instrumentos, como peças em borracha ou outro polímero qualquer. Elas são fornecidas com software de medição, MetLogix M3 com a capacidade de medir características com ilimitados número de pontos com apenas um toque do dedo na aresta da imagem projetada em uma tela com o recurso do touch screen, esta tecnologia melhora a repetitividade da medição e elimina a subjetividade do operador no momento da medição.

CARACTERÍSTICAS

GERAIS

Iluminação episcópica (superfície) e diascópica (perfil): conjunto de LEDs, com 2 ou 3 canais de iluminação

Câmera de vídeo digital colorida

Detecção de aresta por vídeo (VED)

Zoom óptico dedicado: 12:1

Capacidade máxima de carga sobre a mesa de trabalho: 9kg (distribuídos)

Base de granito

Método de acionamento: eixos X, Y e Z por Joystick com velocidade alta e baixa, com ajuste fino por trackball

Software de medição M3-CNC (Touch Screen)

Escalas digitais nos eixos X, Y e Z

METROLÓGICAS

Capacidade de medição:

X = 200 / Y = 100mm / Z = 200mm

Escalas com resolução de 0,0001mm (.000004”)

Exatidão linear:

Eixos X e Y: E2 = 1,9μm + 5L/1000

Eixo Z: E1 = 2,5μm + 5L/1000

SOFTWARE M3

O Software MetLogix M3 possui uma ampla gama de poderosas, intuitivas e amigáveis funções num compacto sistema de medição baseado numa interface de toque à tela ao invés dos tradicionais controles. Com M3 você terá nas suas mãos o que há de melhor em matéria de exatidão na Medição Óptica.

CARACTERÍSTICAS

Software com controle de multi toque na tela (podendo-se usar a interface convencional de teclado e mouse), fornecendo a vista da peça medida, imagem ao vivo do vídeo, relatórios em diversos formatos, resultados das características medidas, etc.

Detector de vídeo com capacidade para captura de arestas complexas, geradas por um caminho desenhado na tela sensível ao toque ou por “mira ativa”

Visualização em tempo real da imagem da peça com os pontos medidos selecionados

Função de medição inteligente, que determina e mede a característica instantaneamente com um único toque na tela

Mira com a função de captura de pontos, basta “clicar” para simples aquisição de pontos na borda de uma característica

Completa vista das características medidas, podendo gerar distâncias, ângulos e complexas construções a partir da visão gráfica

Seleção rápida permite que os dados para uma ou várias características possam ser exibidos simultaneamente com seleção inteligente

Relatórios totalmente configuráveis, permitindo aplicação de entrada de valor de tolerâncias, nomeação de características, exportações de dados, etc.

Detalhes gráficos das características: visualizações individuais com recurso de exibição de nuvem de pontos, desvios nominais, resultados da tolerância, valores real, nominal e desvios

Calibração da máquina óptica e câmera, com padrões e métodos de correções de vídeo e escalas

Roda no Sistema Operacional Windows®, plataforma globalmente reconhecido para dados flexíveis, exportação e a interface com as aplicações Microsoft Windows®

OPCIONAIS DISPONÍVEIS

Iluminação de quadrante de campo escuro

Lentes auxiliares: 0,5x,1,5x e 2,0x

Padrão de calibração de pixel

Zoom óptico dedicado: 6,5:1

Lentes telecêntricas com troca rápida tipo baioneta (FOV)

Medição por sistema de apalpação (Touch probe)

Quarto Eixo (giratório) (Q) pode ser instalado na Vertical ou Horizontal

Informações adicionais

Exatidão Angular: ± 1"
Exatidão em Milímetros: ±0,002mm
