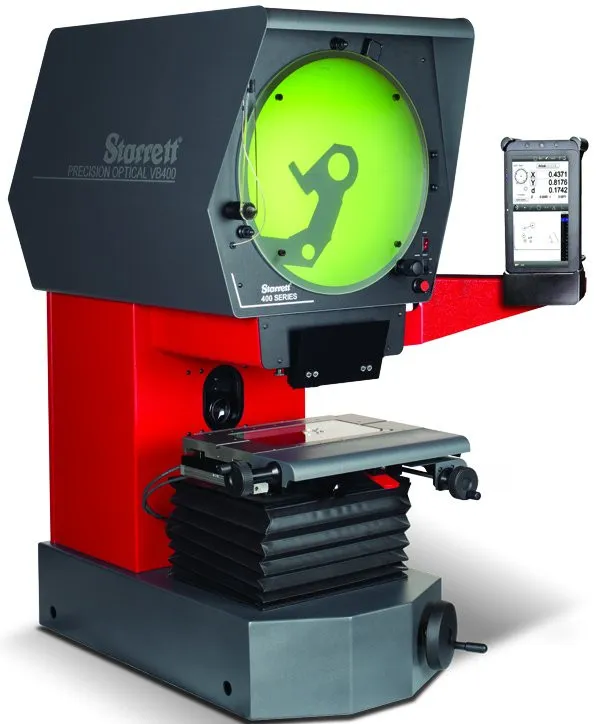

Projetor de Perfil Vertical de Bancada - Série VB400

Os nossos Projetores de perfil são mecanicamente estáveis, incluí software que opera em ambiente Windows com interface touch screen, fáceis de usar e com poderosos recursos de medição. São construídos com os mais altos padrões de qualidade, proporcionando desempenho excepcional e operação consistente e confiável.

Os projetores de perfil da STARRETT são considerados os mais avançados no mercado mundial, contemplando características únicas que os tornam diferenciados, com uma resposta de medição de elevadíssima performance.

CARACTERÍSTICAS

GERAIS

• Projetor de perfil de bancada com Projeção vertical
• Tela com 400mm de diâmetro com 4 garras para fixação de desenho
• Medição angular digital com resolução de 1 minuto, através do eixo Q
• Mesa de coordenadas com área total de 400 x 230mm e inserto de vidro de 240 x 140mm, com Escalas eletrônicas, com capacidade de carga de 10kg
• Cursos de medição de 200 x 100mm
• Distância focal de 100mm
• Capacidade de carga da mesa de 22Kgf

VANTAGENS TÉCNICAS DOS PROJETORES DE PERFIL

• FILTRO DE TELA NA COR VERDE – de série – o que otimiza consideravelmente a acuidade e reduz fadiga visual do operador e confere nitidez perfeita.
• ILUMINAÇÃO DE LED – elevadíssima qualidade em relação a iluminação por lâmpadas, além de elevada vida útil
• EXATIDÃO DAS ESCALAS DIGITAIS – resolução de 0,001 mm e elevada precisão das escalas X e Y, montadas na mesa de medição. Incerteza linear (3+L/33) um
• DESLOCAMENTO RÁPIDO DA MESA –  movimento com ajuste rápido e fino, através de guias tipo rabo-de-andorinha, não utiliza o deslocamento por cabeças micrométricas o que tornaria os movimentos muito lentos
• EXATIDÃO DE AMPLIAÇÃO –  Diascópica (no perfil 0,05%) ,  Episcópica (na superfície)  0,1% - as melhores do mercado
• ROBUSTEZ DO EQUIPAMENTO – construção esmerada, mesa robusta e com acabamento anti-oxidação
• DISPOSITIVO DE TROCA RÁPIDA DAS LENTES, tipo baioneta
• AMPLIAÇÃO DISPONÍVEL com lentes de 10x, 20x, 25x e 50x

Sistema de Medição:  ML 200

Este sistema de medição é o único que permite interatividade total do usuário com a peça medida, diretamente na tela do computador. Desenvolvido exclusivamente para PROJETOR DE PERFIL.

CARACTERÍSTICAS

• Claro, objetivo e simples comandos com ícones amplos de operação intuitiva em uma interface de toque à tela.

• Riquíssimos gráficos que apresentam informações instantâneas de erro de forma, tolerâncias e dados da característica medida.
• Mostrador digital das coordenadas para os eixos X, Y e para o goniômetro digital representado pela letra Q.
• Medição angular em graus, minutos e segundos ou decimal.
• Zeragem em qualquer ponto e inversão do sentido de contagem dos eixos (+/-).
• Medição incremental ou absoluta.
• Resolução de 0,001mm nos eixos X e Y.
• Alinhamento eletrônico e zeragem do sistema de coordenadas de maneira bastante simples.
• Medição e tolerância para as principais características geométricas: ponto, linha, raio, diâmetro, ângulo e distâncias.
• As características medidas são desenhadas em uma janela.
• Para uma completa reprodução de medição em peças seriadas, é possível criar programas de medição que ao serem executados vai guiando o operador na rotina de medição.
• Disponível 4 tipos de relatórios que podem ser impressos ou exportados para Excel, arquivo de texto ou para um programa de controle estatístico.
• O software roda em ambiente Windows, permitindo comunicação com impressoras e redes de trabalho.

OBS:  Bancada, lentes e acessórios, são itens opcionais.
