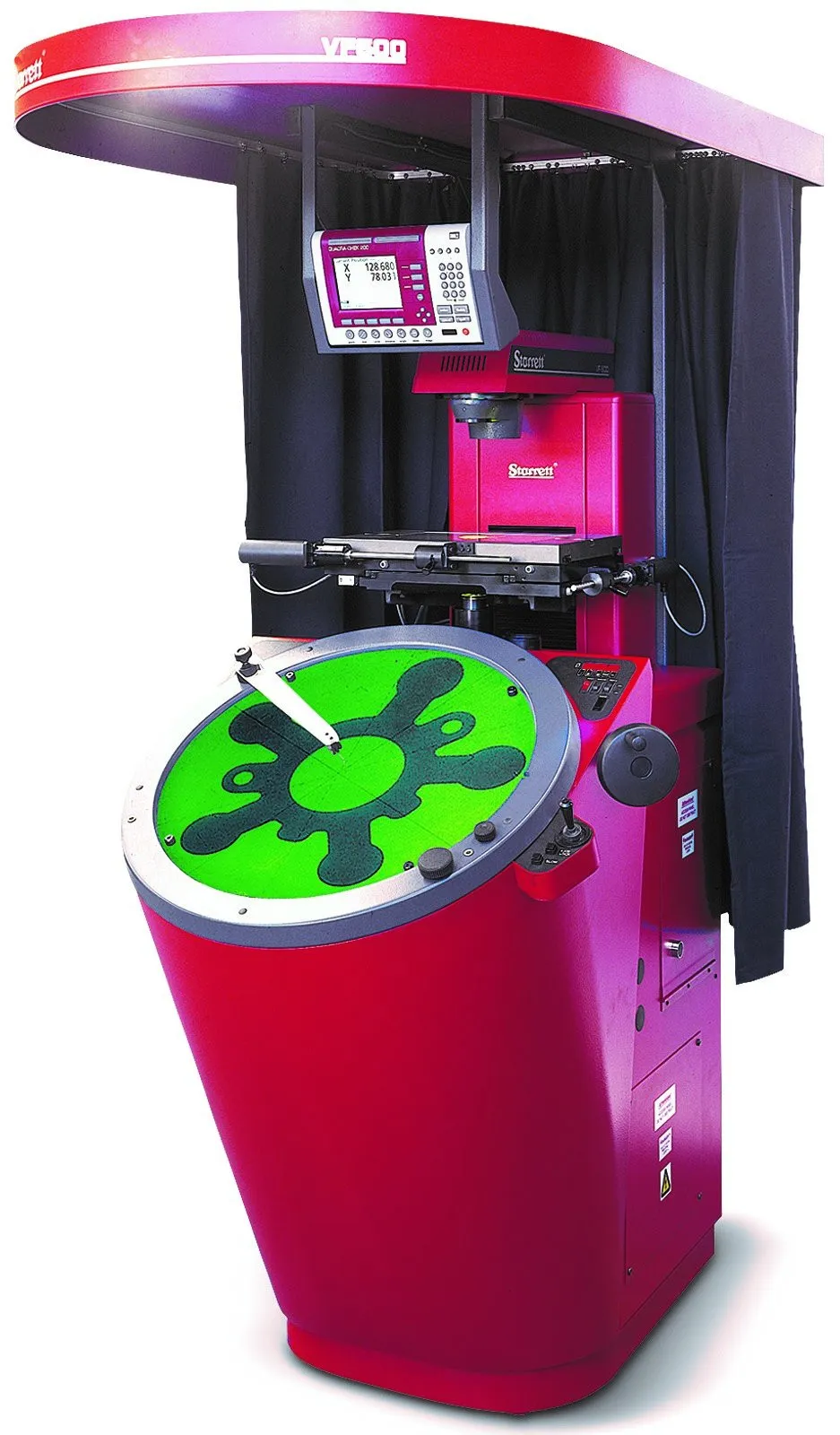

Projetor de Perfil Vertical de Piso - Ref. VF600ML210

Projetor de Perfil Vertical de Piso - Ref. VF600ML210

Projetor de Perfil Vertical de Piso - Ref. VF600ML210

Ref: VF600ML210

Projetor de Perfil Vertical de Piso - Ref. VF600ML210 - Projeção Vertical, Tela área útil de projeção de 600mm com 4 garras para fixação de desenho. Mesa de coordenadas com área total de 250 x 250mm....

Projetor de Perfil Vertical de Bancada - Série VF600

O Projetor de Perfil Vertical de Bancada - VF600ML210 da Starrett é o Projetor ideal para peças com detalhes ou dimensões reduzidas que não podem ser medidos facilmente por instrumentos de medição, como peças estampadas ou micro usinadas, forjadas ou fundidas, ou elementos que podem se deformar com o contato físico de instrumentos, como peças em borracha ou outro polímero qualquer. Eles são fornecidos com software de medição, MetLogix M2 e detector de aresta em fibra óptica para coleta de pontos, melhorando a repetitividade da medição e eliminando a subjetividade do operador no momento da medição.

CARACTERÍSTICAS

GERAIS

Projeção vertical, com área útil de projeção igual a 600mm de diâmetro com 4 garras para fixação de desenho

Tela com 30º de Inclinação tornando a visualização da projeção mais fácil

Mesa de coordenadas com área total de 400 x 225mm

Inserto de vidro na mesa de trabalho com área de 235 x 140mm

Movimentos com ajuste rápido e fino

Capacidade de carga máxima sobre a mesa de 22kg

Dispositivo de troca rápida para as lentes (baioneta)

Iluminação Diascópica (perfil) com alta potência com resfriamento a ar por lâmpada halógena (tungstênio) 150W com filtro verde

Iluminação Episcópica (superfície) por fibra óptica retrátil, com Lâmpada de 150W e resfriamento a ar.

Filtro verde, minimiza o cansaço da visão do operador,

Escalas digitais nos eixos X, Y e na medição angular (Q)

METROLÓGICAS

Faixa de medição de 200 x 100mm e angular 360º digital

Resolução X e Y = 0,001mm e angular 1”

Exatidão de ampliação de 0,05% para Diascópica e 0,10% para Episcópica

Exatidão linear (3+L/33)µm

Exatidão angular 1"

SOFTWARE M2

O Leitor Digital MetLogix M2 possui uma ampla gama de poderosas, intuitivas e amigáveis funções num compacto sistema de medição baseado numa interface de toque à tela ao invés dos tradicionais controles. Com M2 você terá nas suas mãos o que há de melhor em matéria de exatidão na Medição Óptica.

CARACTERÍSTICAS

Riquíssimos gráficos que apresentam informações instantâneas de erro de forma, tolerâncias e dados da característica medida

Mostrador digital das coordenadas para os eixos X, Y e para o goniômetro digital apresentado pela letra Q

Medição e tolerância para as principais características geométricas: ponto, linha, raio, diâmetro, ângulo e distâncias

Para uma completa reprodução de medição em peças seriadas, é possível criar programas de medição

Disponível sistema de coleta de pontos com um detector de claro e escuro através de fibra óptica que elimina a subjetividade do operador na coleta dos pontos na medição das características

Possui 4 tipos de relatórios que podem ser impressos ou exportados para Excel®, arquivo de texto ou para um programa de controle estatístico

Roda no sistema operacional Windows® 7 e 8, que permite a flexibilidade de comunicação com qualquer aplicativo Windows® e de fácil comunicação com impressoras e redes de trabalho

OPCIONAIS DISPONÍVEIS

Deslocamento motorizado da mesa nos eixos X e Y

Lentes de 5, 10, 20, 50 e 100x

Torre para até 3 lentes

Cortinado

Entre Pontos

Morsas

Blocos em "V"
