Medição e Precisão
Projetor de Perfil
HE400
Projetor de Perfil Horizontal de Bancada - Ref. HE400ML210

Projetor de Perfil Horizontal de Bancada - Ref. HE400ML210

Projetor de Perfil Horizontal de Bancada - Ref. HE400ML210

Ref: HE400ML210

Projetor de Perfil Horizontal de Bancada - Ref. HE400ML210 - Projeção Horizontal, Tela área útil de projeção de 400mm com 4 garras para fixação de desenho. Mesa de coordenadas com área total de 451 x 121mm....

Projetor de Perfil Horizontal de Bancada - Série HE400

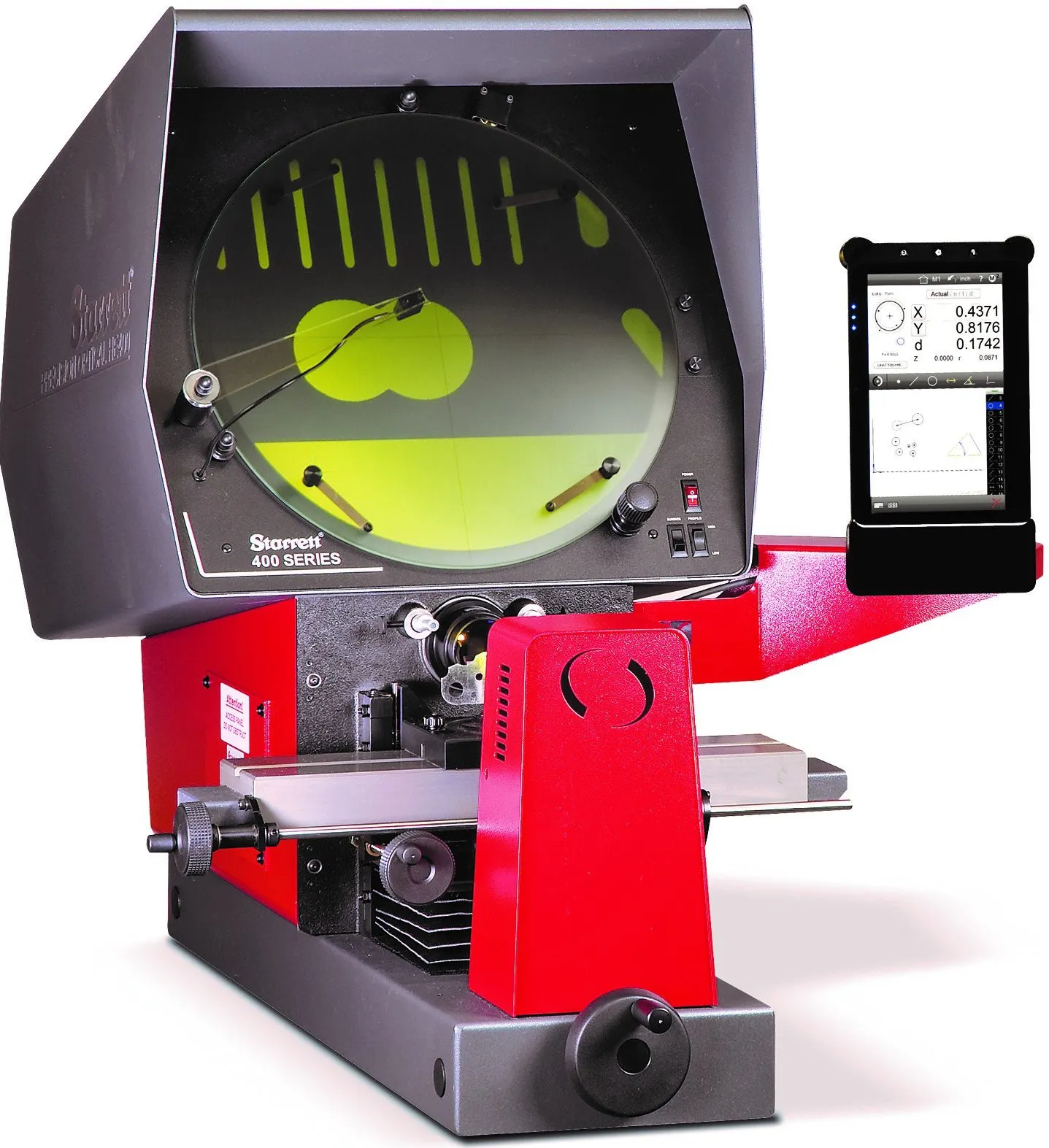

O Projetor de Perfil Horizontal de Bancada - HE400ML210 da Starrett é o Projetor ideal para peças com detalhes ou dimensões reduzidas que não podem ser medidos facilmente por instrumentos de medição, como peças com volume micro usinadas, forjadas, fundidas ou injetadas, ou elementos que podem se deformar com o contato físico de instrumentos, como peças em borracha ou outro polímero qualquer. Eles são fornecidos com software de medição, MetLogix M2 e detector de aresta em fibra óptica para coleta de pontos, melhorando a repetitividade da medição e eliminando a subjetividade do operador no momento da medição.

CARACTERÍSTICAS

GERAIS

Projeção horizontal, com área útil de projeção igual a 400mm de diâmetro com 4 garras para fixação de desenho

Mesa de coordenadas com área total de 451 x 121mm

Movimentos com ajuste rápido e fino

Capacidade de carga de 25kg

Dispositivo de troca rápida para as lentes (baioneta)

Iluminação por LED Episcópica (superficíe)

Iluminação por LED Diascópica (perfil) com dimer para ajuste de intensidade

Filtro verde, minimiza o cansaço da visão do operador,

Escalas digitais e mostrador de LED nos eixos X, Y e na medição angular (Q)

METROLÓGICAS

Faixa de medição de 250 x 100mm e angular 360º digital

Resolução X e Y = 0,001mm e angular 1”

Exatidão de ampliação de 0,05% para Diascópica e 0,10% para Episcópica

Exatidão linear (3+L/33)µm

Exatidão angular 1"

SOFTWARE M2

O Leitor Digital MetLogix M2 possui uma ampla gama de poderosas, intuitivas e amigáveis funções num compacto sistema de medição baseado numa interface de toque à tela ao invés dos tradicionais controles. Com M2 você terá nas suas mãos o que há de melhor em matéria de exatidão na Medição Óptica.

CARACTERÍSTICAS

Riquíssimos gráficos que apresentam informações instantâneas de erro de forma, tolerâncias e dados da característica medida

Mostrador digital das coordenadas para os eixos X, Y e para o goniômetro digital apresentado pela letra Q

Medição e tolerância para as principais características geométricas: ponto, linha, raio, diâmetro, ângulo e distâncias

Para uma completa reprodução de medição em peças seriadas, é possível criar programas de medição

Disponível sistema de coleta de pontos com um detector de claro e escuro através de fibra óptica que elimina a subjetividade do operador na coleta dos pontos na medição das características

Possui 4 tipos de relatórios que podem ser impressos ou exportados para Excel®, arquivo de texto ou para um programa de controle estatístico

Roda no sistema operacional Windows® 7 e 8, que permite a flexibilidade de comunicação com qualquer aplicativo Windows® e de fácil comunicação com impressoras e redes de trabalho

OPCIONAIS DISPONÍVEIS

Lentes de 10, 20, 25, 50 e 100x

Entre Pontos

Morsas

Blocos em "V"

Informações adicionais

Marca: Starrett
Exatidão Angular: ± 1"
Exatidão em Milímetros: ±0,003mm
